Удлинитель интерфейса Wiegand Gate-Wiegand-long

Удлинитель интерфейса Wiegand Gate-Wiegand-long. Двухканальный удлинитель интерфейса Wiegand. Комплект включает приемник и передатчик, связываемые по интерфейсу RS-485(до 1200м). Обеспечивает организацию двух независимых каналов передачи кодов Wiegand. Передатчик и приемник реализованы на аппаратной базе Gate-8000 со спец. микропрошивкой.

Разработчиками бренда Gate реализована технология, обеспечивающая возможность увеличения дальности интерфейса Wiegand, используемого для передачи кода идентификатора от считывателя к контроллеру, до 1000 метров. Таким образом, теперь, при особой необходимости, считыватель с протоколом Wiegand  может находиться на достаточно большом удалении от контроллера СКУД. Специализированный комплект оборудования получил наименование Gate-Wiegand-Long.

ВАЖНО: Разработчики обращают внимание инсталляторов, что использование данного инструмента целесообразно только при реально обоснованной необходимости и только квалифицированными специалистами, понимающими все сопутствующие условия, требования и возможные проблемы схем с удалением считывателя от контроллера и исполнительного устройства.

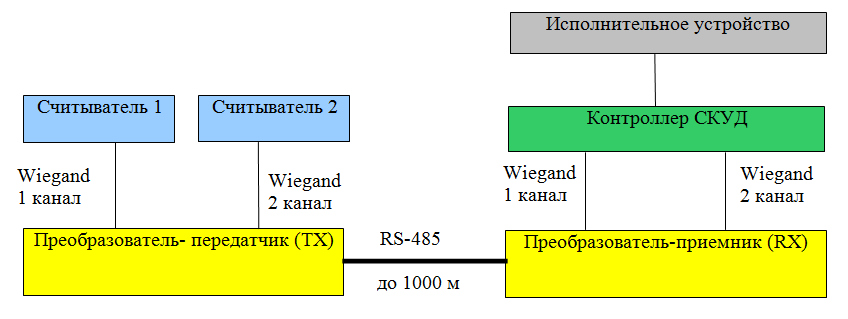

В предложенной разработке задача решается путем преобразования интерфейса Wiegand считывателя  в RS-485 и обратно в Wiegand - для подключения к входу контроллера СКУД. В качестве преобразователя-передатчика TX (Wiegand в RS) и преобразователя-приемника RX (RS в Wiegand) используется аппаратная платформа типового контроллера Gate-8000 с загруженной в нее специализированной микропрограммой приемника или передатчика. Оба преобразователя двухканальные, причем эти каналы независимы.
