Специализированный преобразователь интерфейса Gate-Ethernet/Wiegand

В наличии
Комплектация

Специализированный преобразователь интерфейса Ethernet в Wiegand для подключения серверов распознавания автономеров к контроллеру СКУД по спецпротоколу. Порт 10/100Base-T.

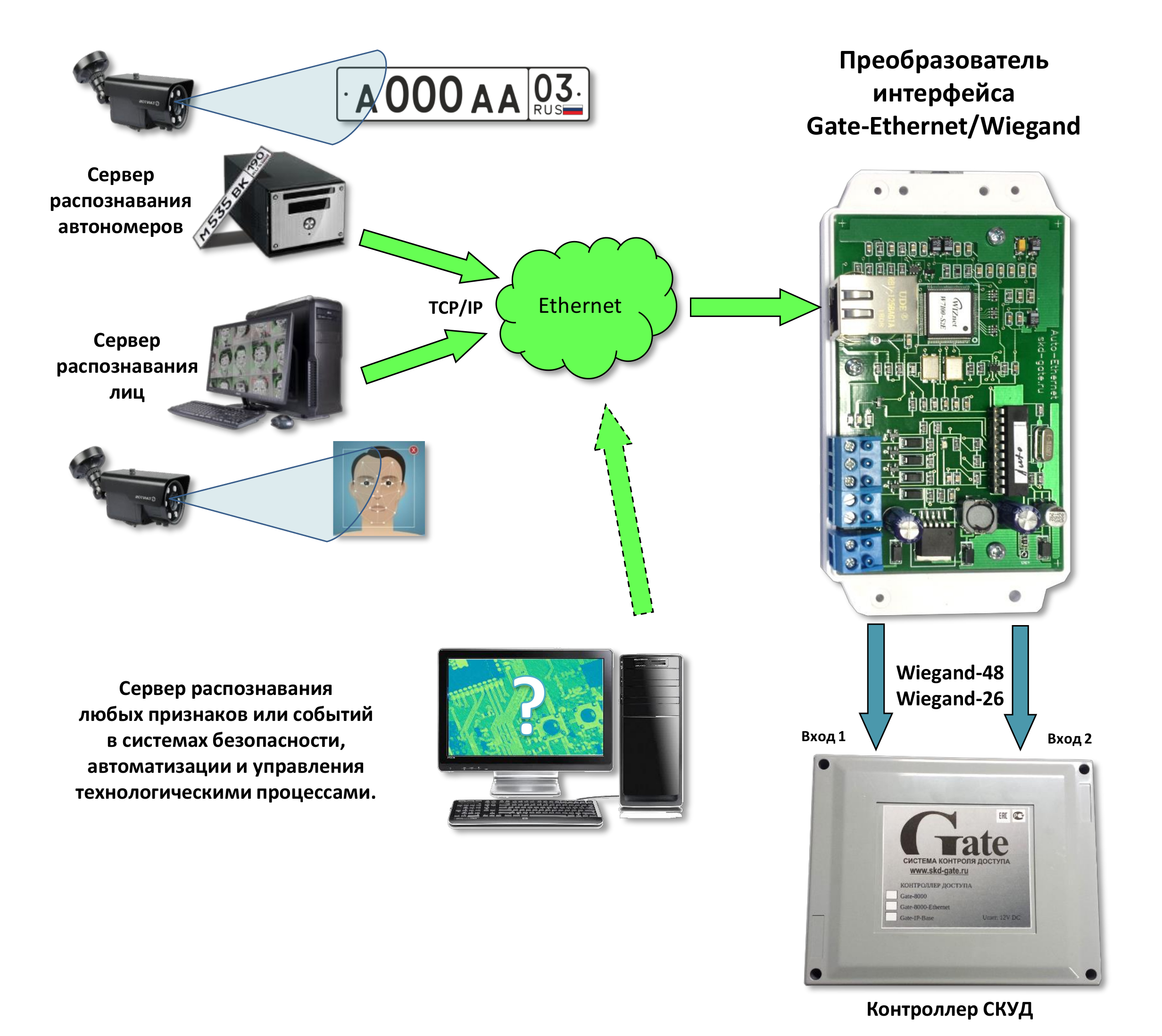

Специализированный преобразователь интерфейса Gate-Ethernet/Wiegand  (версия 2) используется для подключения серверов распознавания (автономеров или иных идентификационных признаков) к контроллеру СКУД по спецпротоколу. Преобразователь обеспечивает прием кодовой посылки по сети Ethernet от сервера распознавания, декодирование полученной посылки и выдачу кода идентификатора на требуемый Wiegand вход контроллера СКУД. Конфигурация преобразователя происходит с помощью специальной утилиты — программы, работающей под управлением операционной системы MS WINDOWS. В программе задается начальный IP адрес устройства и другие параметры связи.

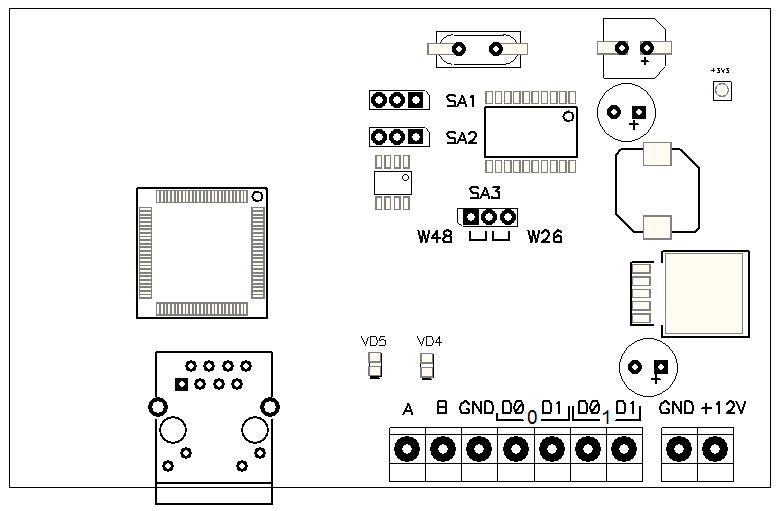

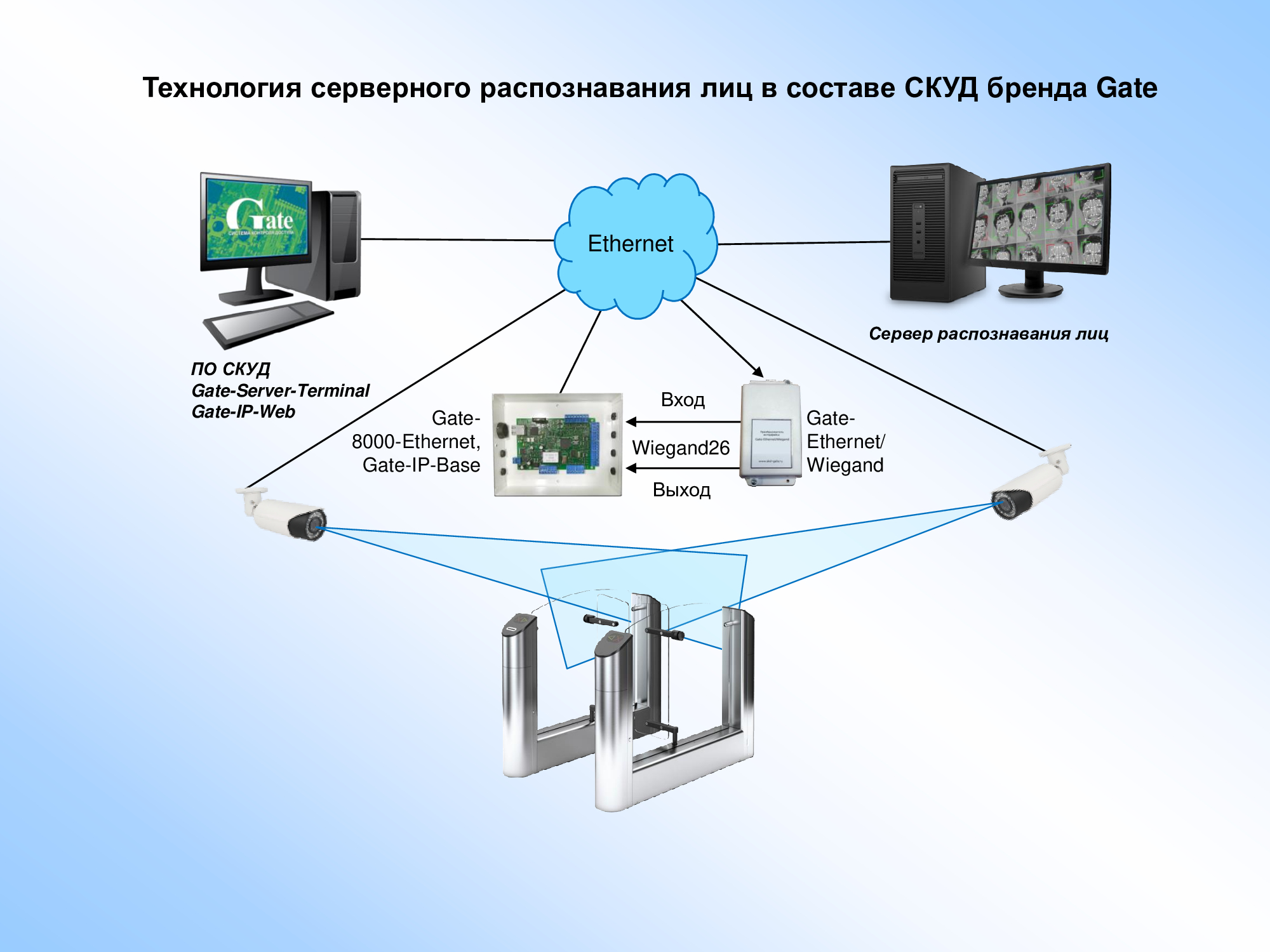

Специализированный преобразователь Gate-Ethernet/Wiegand (версия 2)  предназначен для подключения сервера системы распознавания к контроллеру СКУД по сети Ethernet в качестве считывателя особых типов идентификаторов. Преобразователь производит прием кодовой посылки от сервера распознавания, определение признака направления (канала распознавания) и выдачу кода идентификатора на соответствующий вход Wiegand  контроллера СКУД. Формат выходной посылки преобразователя может быть Wiegand-48 или Wiegand-26. Выбор режима формата Wiegand определяется положением джампера SA3 на плате преобразователя: левое положение (ближе к ключевому скосу контактной группы) – Wiegand-48, правое положение – Wiegand-26. При подключении к контроллеру СКУД Gate (Gate-8000 или Gate-8000-Ethernet) необходимо на самом контроллере тоже выбрать соответствующий протокол входа: Wiegand-48 (Автомат) или Wiegand-26. Аналогичным способом преобразователь может быть использован для передачи кодов идентификаторов на контроллер Gate-IP-Base (в режиме Wiegand-42 или 26) из состава СКУД Gate-IP-Web. Выбор используемого интерфейса Wiegand связан со спецификой конкретных типов идентификации и серверов распознавания. Так, для технологии распознавания автономеров и передачи в СКУД полного автономера потребуется режим Wiegand-48. Для технологии распознавания лиц (или иных признаков) может использоваться стандартный Wiegand-26.

Примечание: преобразователь версии 1, выпускаемый до октября 2020 года, имел только один выходной интерфейс - Wiegand-48.

Преобразователю должен быть задан свой статический IP-адрес и выполнены настройки параметров сети. Информация о доступных IP-адресах и параметрах сети должна быть предварительно предоставлена администратором компьютерной сети. Настройка преобразователя выполняется по локальной сети. Для этого используется  специальная утилита конфигурации – «Gate-Ethernet Configuration Tool». Она устанавливается на компьютер автоматически при установке программного обеспечения Gate-Server-Terminal (версии 1.20.0 и выше).

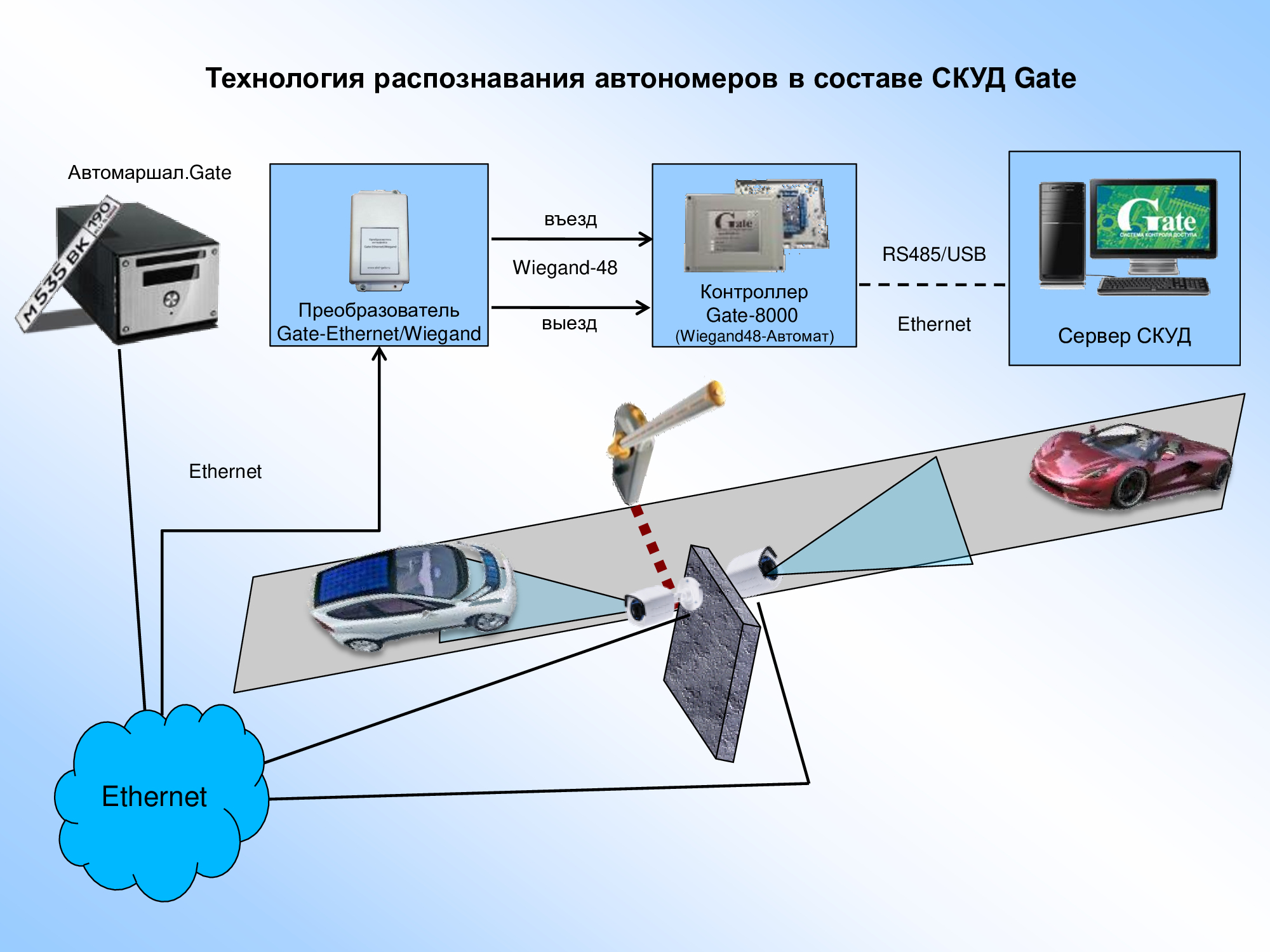

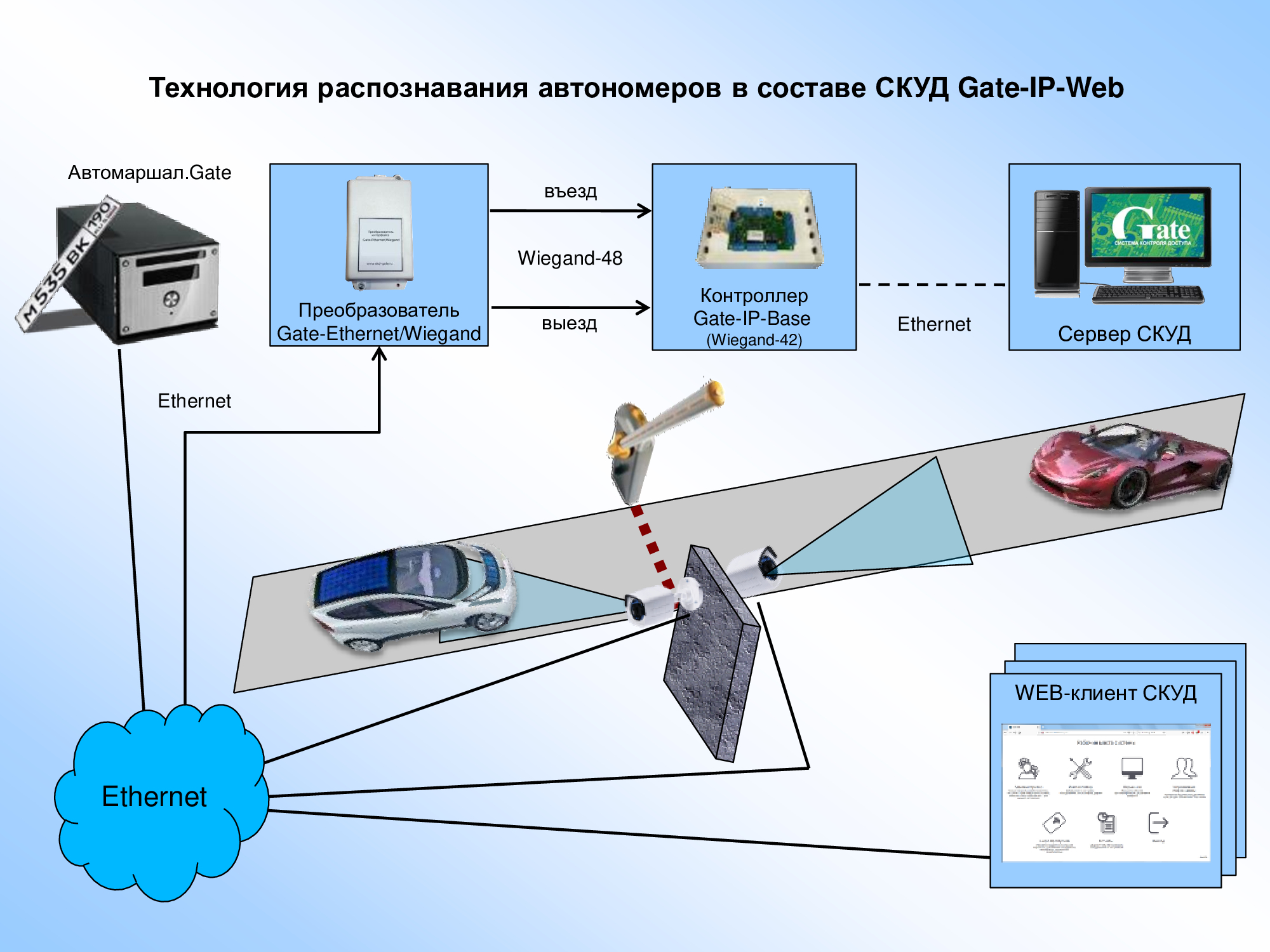

При работе с сервером распознавания автомобильных номеров Автомаршал (Автомаршал.Gate) в настройках сервера необходимо указать тип алгоритма в зависимости от выбранной СКУД: Gate или Gate-IP-Web. В составе СКУД Gate для работы с сервером распознавания используется типовой Gate-8000 (или  Gate-8000-Ethernet) в режиме Wiegand-48 (Автомат). В составе СКУД Gate-IP-Web используется типовой контроллер Gate-IP-Base, но с установкой Wiegand42 и с использованием специальных идентификаторов формата Автономер.

Монтаж преобразователя

При выборе места для установки преобразователя необходимо учитывать, что размещение его ближе 1 метра от источников электромагнитных помех (видеомониторов, электродвигателей, силовых кабелей и т.п.) может приводить к неустойчивой работе преобразователя и всех подключенных к нему устройств.

Для подключения преобразователя к контроллеру СКУД рекомендуется кабель UTP не ниже 5 категории. В интерфейсе Wiegand cигналы DATA 0 и DATA 1 рекомендуется передавать в отдельных повитых парах с замыканием второго повивающего проводника на GND контроллера СКУД.
